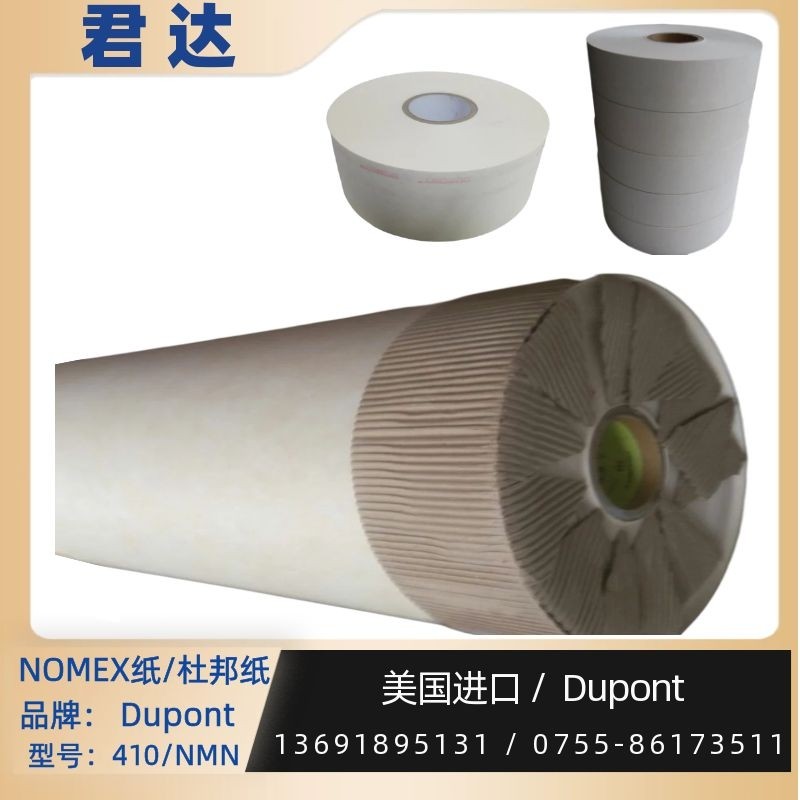

美国杜邦纸nomex纸T410

  •  美国杜邦纸nomex纸T410
  •  美国杜邦纸nomex纸T410
  •  美国杜邦纸nomex纸T410
  •  美国杜邦纸nomex纸T410
  •  美国杜邦纸nomex纸T410
型号︰nomex纸T410
品牌︰Dupont
原产地︰美国
单价︰-
最少订量︰1 件

 共有 20 相关信息
上一个1011121314下一个

产品描述





美国杜邦纸nomex纸T410 厚度0.05mm-0.76mm可按宽度裁切(新链接)



变压器层间绝缘,线圈、电机槽间绝缘

耐温:220℃(UL认证资料:E34739)
厚度:2-30mils(即0.05-0.76mm)共十一种厚度。
用途:变压器、转动设备的线圈及线圈骨架周围的层间绝缘。尤其是UPS电源、干式变压器、高温工频变压器、垫片(高温)、微波炉变压器的绝缘。
产地:美国(杜邦公司)。
型号:T410

Nomex芳香聚酰胺410型绝缘纸特性数据

 410型是一种压光绝缘纸,具有很强的固有介电强度、机械韧性、柔性和回弹力。410型是NOMEX绝缘纸(聚间苯二甲酰间苯二胺纤维)最早期的产品,现为大量电工设备所广泛使用。410型产品有十一种不同厚度可供选择(由2密耳mils到30密耳mils,即0.05到0.76毫米mm),差不多各种类型的电绝缘板都有采用。

本数据表所载数据均属典型的或是平均值,因此不能作为设计规范。除非另外特别注明所有数据均在标准状态下的空气中测出(温度23℃,相对湿度为50%的平衡状态)。跟其他造纸技术的产品一样,NOMEX绝缘纸在造纸机方向(简写为MD)和横向(简写为XD)上,许多特性参数略有不同。在某些情况下(如用作电动机的绝缘槽衬),有必要调整好纸的方向,充分发挥其功能。

电气特性

410型绝缘纸的电气特性值见表1,表列的交流电压急升的介电强度代表了在60Hz频率下,耐压10到20秒钟产生的电压应力水平。这些数据和长期耐压强度值不同。杜邦公司建议:变压器的持续的电场强度不应超过50伏特/密耳(V/mil)(即2KV/mm),以免发生局部放电(电晕放电)。表1所示的全波脉冲介电强度数据是在平板上测得的数据,与薄层和阻档层的情况相似。系统的几何形状对材料的实际脉冲强度有影响。介电强度的数据都是特定值,不宜用于设计。杜邦备有设计参数,欢迎索取。(深圳市君达电子有限公司www.kingdays.com)

如图1所示,温度对介电强度和介电常数的影响较小,高达104Hz的交流频率,基本上对410型绝缘纸的介电常数没有影响。温度和频率对干燥、10密耳(0.25毫米)厚的410型绝缘纸损耗因数的影响见图2,厚度低于10密耳(0.25毫米)的绝缘纸,在200°C下、60Hz时的损耗因数和10密耳厚的绝缘纸的数值是差不多的,在更高的频率和温度下,厚度高于10密耳的绝缘纸,损耗因数则稍高。

 干燥、10密耳(0.25毫米)厚的410型绝缘纸,在不同温度下的表面电阻率和体积电阻率的数值见图3。不同厚的410型绝缘纸的相应数值是非常相似的。



产品图片
